适用场所：

主要在设备、仪器中配套使用，尤其是程序化任务的过程自动化

产品特性：

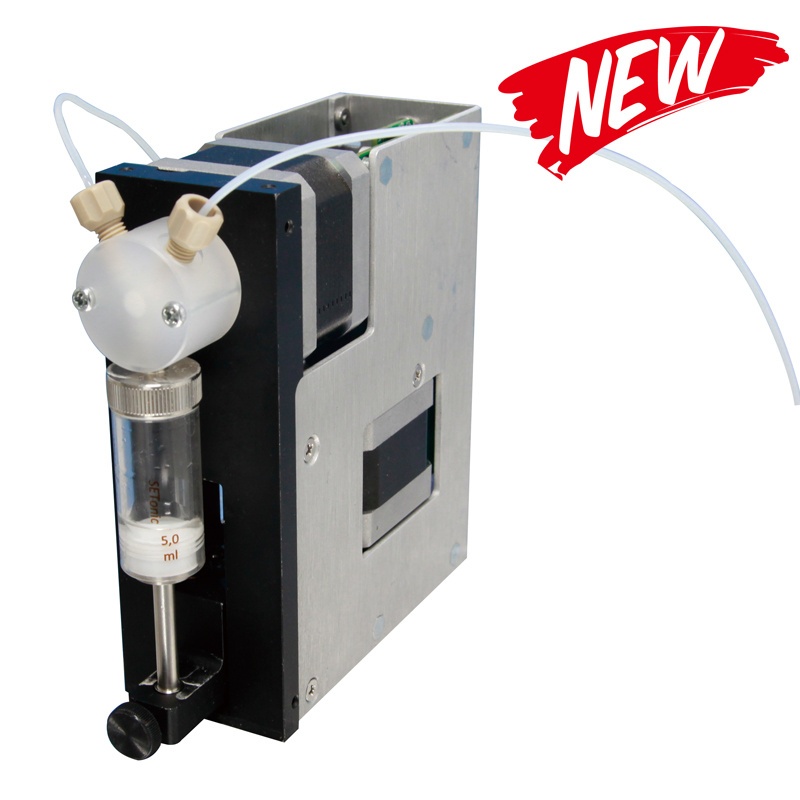

MSP1-CX是兰格公司新研发生产的工业注射泵，主要在设备、仪器中配套使用，尤其是程序化任务的过程自动化。采用旋转阀、面板安装、RS485/RS232通讯控制。MSP1-CX是一款高性价比的工业注射泵产品，通过齿轮齿条传动结构完成注射器活塞的平稳移动和定位，实现流体的高精度传输。其注射器、阀以及管接头采用强化学兼容性材质，能够为用户提供高性能的化学特性。

技术指标：

主要指标

液量准确度：<=1.0 % (1 ml 注射器及以上)

液量精确度：重复性误差<=0.05%（全行程，1mL注射器及以上）

液路材质：硼硅酸盐玻璃，PTFE，PFA，CTFE，ETFE，UHMW-PE

外形尺寸(长*宽*高)：110mm (L) x 44.4mm (W) x127mm (H)

重量：1.0 千克

适用电源：DC 24V，峰值1.5A

注射器及驱动

注射器接口：1/4″-28内螺纹接口

适用注射器规格：50uL、100uL、250uL、500uL、1mL、2.5mL、5mL

注射器及驱动：

注射器材料：硼硅酸盐玻璃，PTFE涂层的不锈钢推杆，PTFE或UHMW-PE推头

控制步数及分辨率(标准模式)：全行程3000步，控制分辨率为1步0.01mm

控制步数及分辨率(微步模式)：全行程48000步，控制分辨率为1步0.625um

额定行程：30mm

额定行程运行时间范围：1.26s-1200s

传动结构：滚珠丝杠传动

阀及阀驱动

阀换位时间：≤250ms（相邻两口之间）

阀类型：标配：3口Y型阀，可定制：3口分配阀、4口阀、T型阀、直通阀或无阀

阀及阀驱动：

液路承压参考值：0.68Mpa

管路接口：1/4″-28内螺纹接口

通信

通讯接口：RS485或RS232或CAN总线，外控输入输出

协议：数据终端，OEM协议（串口） 或 CAN总线

通信速率："9600bps 或 38400bps（RS485 或RS232）

CAN总线：100 KB， 125 KB 250 KB， 500 KB or 1MB"

通信参数：数据位：8； 奇偶校验：无；停止位：1 半双工

固件功能

拓扑组网：*多支持15个泵组网，支持分组及单独控制

在线升级功能：无需专用设备，通过PC机就可以在线升级程序

堵车找零功能：活塞通过堵车方式确定零点位置，从而大大降低了死区体积

暂停功能：增加“h”指令，可使活塞运行过程中暂停；通过“R”或“r”可继续执行，实现设备的交互控制

微步模式功能：可以设置微步运行模式，微步模式采用8细分或16细分技术，全程共48000微步

可编程能力：可编程坡度/截止速度/活塞速度/间隙补偿/可存储指令序列、延迟和循环，终止运动，诊断，绝 对或相对位置

操作和运输环境

工作环境温度：推荐环境温度15℃～40℃ ， 低温运行需配置低温注射器

工作环境相对湿度：＜80% RH，无结晶

存储环境温度： -20℃～65℃

存储环境相对湿度：＜80% RH，无结晶
